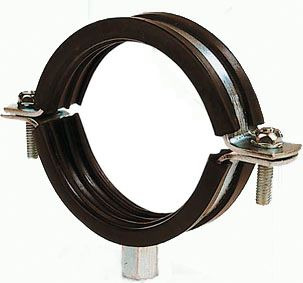

Abrazadera reforzada isofónica dos tornillos

M8/M10

Características

Cumple el Código Técnico de la Edificación, CTE, apartados Documentos Básicos HS y HR.
Reforzada.
Isofónica, goma de EPDM para aislamiento, reducción del sonido y vibraciones.
Tuerca soldada de M8+M10.
Acabado superficial: cincado electrolítico, recubrimiento >3 micras.
Perfil de acero de 1.75 / 2.3 mm de espesor.
Tornillos laterales M6 con arandela de plástico para evitar su pérdida.
Temperatura de trabajo: -30ºC / +120ºC.

Tabla de Cargas

Código	Medida (mm)	Ø D (mm)	Ø D (“)	AxB (mm)	Carga máxima recomendada (kg)
5100000018	18	15-19	3/8”	18.5x1.75	150
5100000022	22	20-25	½”	18.5x1.75	150
5100000028	28	26-30	¾”	18.5x1.75	150
5100000035	35	32-36	1”	18.5x1.75	150
5100000040	40	38-43	1 ¼”	18.5x1.75	150
5100000048	48	47-51	1 ½”	18.5x1.75	150
5100000054	54	53-56	--	18.5x1.75	150
5100000060	60	60-64	2”	18.5x1.75	150
5100000070	70	68-72	--	18.5x1.75	150
5100000075	75	75-80	2 ½”	18.5x1.75	150
5100000083	83	81-86	--	18.5x1.75	150
5100000090	90	87-92	3”	18.5x1.75	150
5100000100	100	99-105	3 ½”	18.5x1.75	150
5100000110	110	107-112	--	18.5x2.3	200
5100000125	125	125-130	4 ½”	18.5x2.3	200
5100000133	133	132-137	--	18.5x2.3	200
5100000140	140	138-142	5”	18.5x2.3	200
5100000150	150	148-152	--	18.5x2.3	200
5100000160	160	159-166	6”	18.5x2.3	200
5100000180	180	179-184	8”	18.5x2.3	200
5100000200	200	199-212	--	18.5x2.3	200
5100000250	250	245-254	--	18.5x2.3	200
5100000315	315	314-319	--	18.5x2.3	200
5100000355	355	354-359	--	18.5x2.3	200
5100000400	400	399-404	--	18.5x2.3	200
5100000500	500	499-504	--	18.5x2.3	200

Tornillo Doble Rosca

Acero M8x50mm

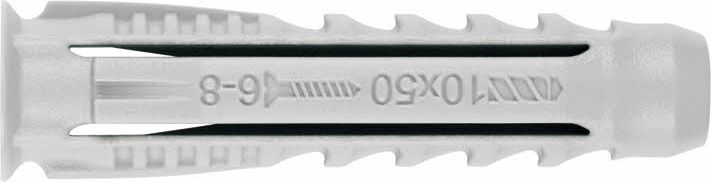

Taco Nylon 4 segmentos

Carriles Tipo C

Varilla roscada

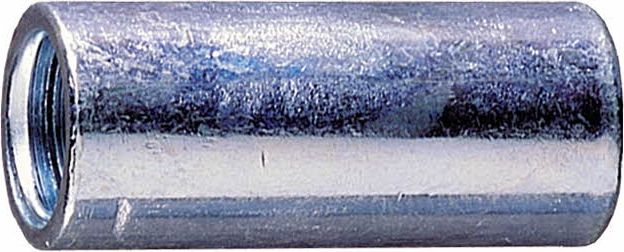

Manguito separador cilíndrico
