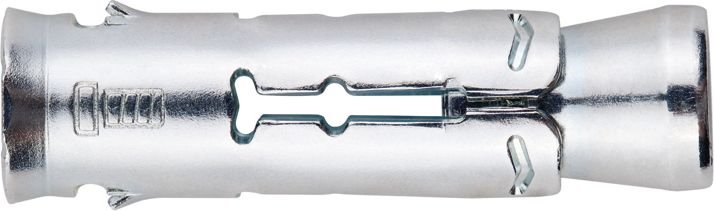

Anclaje Hembra Para Losa Alveolar

Características

Fácil instalación
Empleo para cargas medias
Instalación previa al material a fijar
El collarín del anclaje impide que se introduzca en el agujero, facilitando la instalación
Para cargas estáticas o cuasi-estáticas
Apto para la instalación con distancias reducidas
Adecuado para el uso de pernos y varillas roscadas con rosca métrica

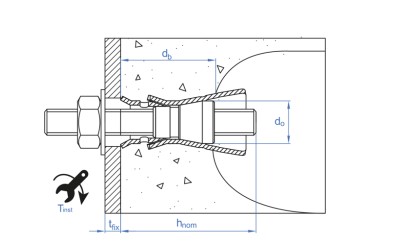

Métrica	Medida (mm)	d0: diámetro broca (mm)	df: diámetro en placa anclaje ≤ (mm)	Tins: par de instalación (Nm)	h1: profundidad del taladro (mm)	hnom: profundidad de instalación (mm)	e: longitud mínima del perno* (mm)	Scr,N: distancia crítica entre anclajes (mm)	Ccr,N: distancia crítica al borde (mm)	Smin: distancia mínima entre anclajes (mm)	Cmin: distancia mínima al borde (mm)
5151000156 (M6)	M6	10	7	10	45	38	tfix + 40	200	100	100	60
5151000158 (M8)	M8	12	9	20	50	44	tfix + 46	200	100	100	70
5151000160 (M10)	M10	16	12	30	60	53	tfix + 55	200	100	100	90
